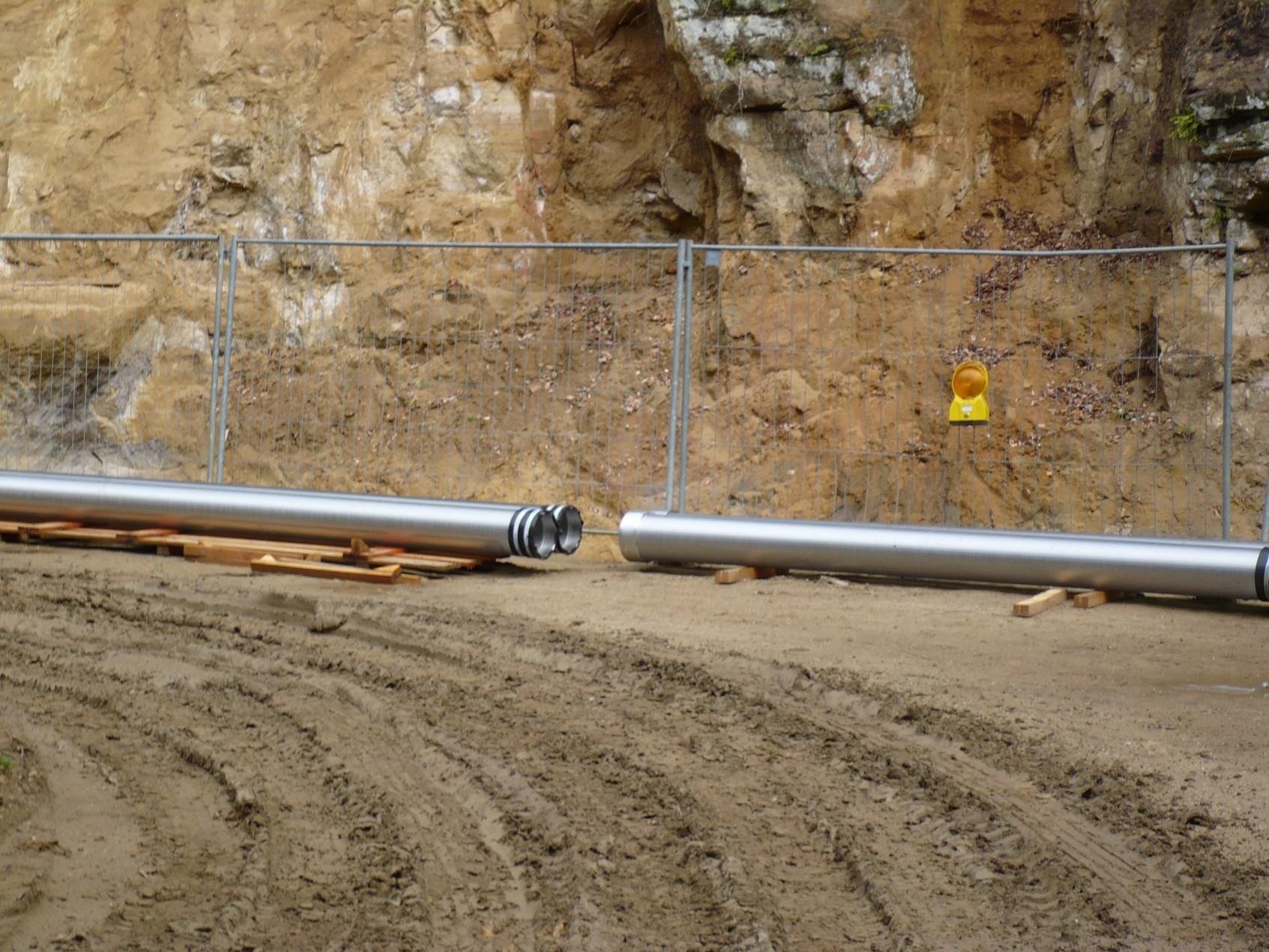

Tubes filtrants en fil enroulé DN 250 en acier inoxydable 1.4571 pour la ligne de filtration Fielsbour
Projets

Nouveau captage des sources Mandelbach & Fielsbour à Hollenfels pour SES

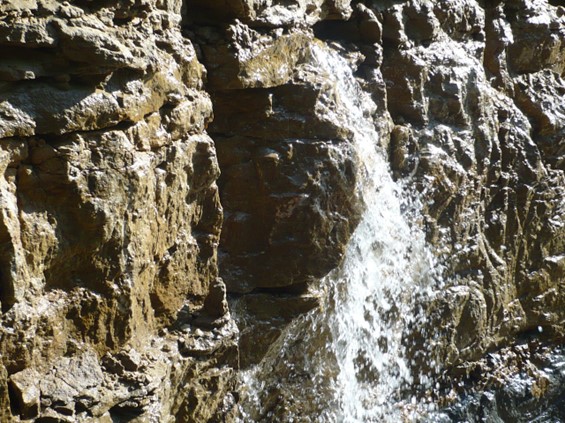

Ecoulement d’eau via des fissures du côté du Mandelbach
 Reprise du captage des sources Mandelbach et Fielsbour près de Hollenfels au moyen d'un drainage horizontal par tuyaux filtrants en fil enroulé et de parois d'étanchéité contre le cours d'eau.
• Maître d'ouvrage: Syndicat des Eaux du Sud
• Dimension : Capacité >1000 m3/j
• Période de construction : 2007 - 2009
• Coût global des travaux hTVA : 1.100.000 €

Construction d'un ouvrage de collecte souterrain pour les deux groupes de sources avec bassin de sable final.

Renouvellement des sources d'eau potable Mandelbach 1-3 et Fielsbour 1-2 avec de nouvelles méthodes de captage (drainage par filtre horizontal posé en tranchée ouverte ou drainage par filtre horizontal derrière des parois de captage en béton armé).

Rénovation du captage Fielsbour 3 selon la méthode classique

Réalisation d'une étanchéité par palplanches, d'une étanchéité de la terre végétale en argile et nattes de bentonite ainsi que de drainages d'eau de surface pour protéger les zones de captage des eaux d'infiltration et de ruisseau, réalisation des ouvrages de puits et d'accès respectifs.

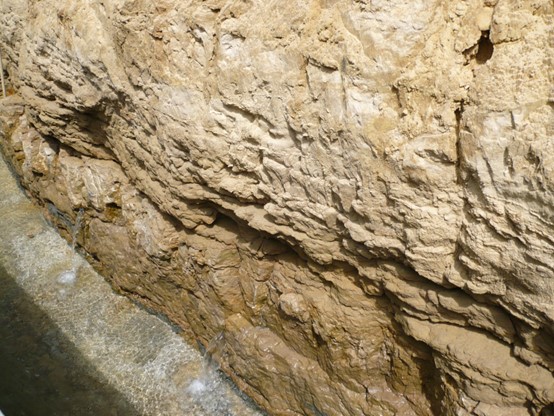

Suintement via des fissures du côté de Fielsbour

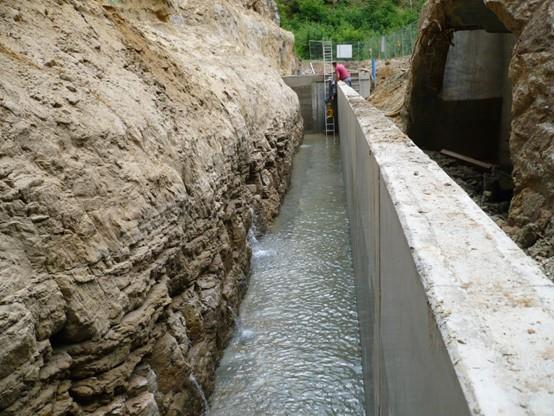

Sortie de la fissure du côté de Fielsbourk avec mur de captage achevé

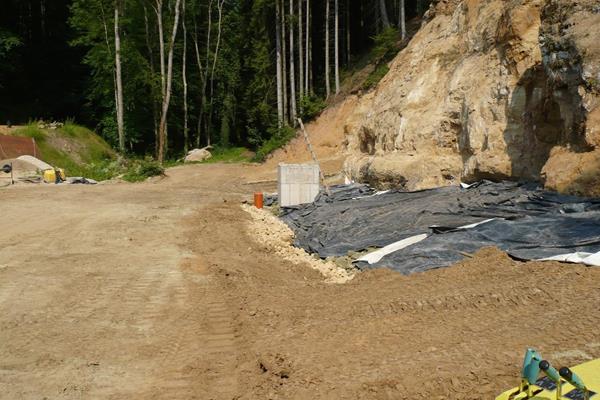

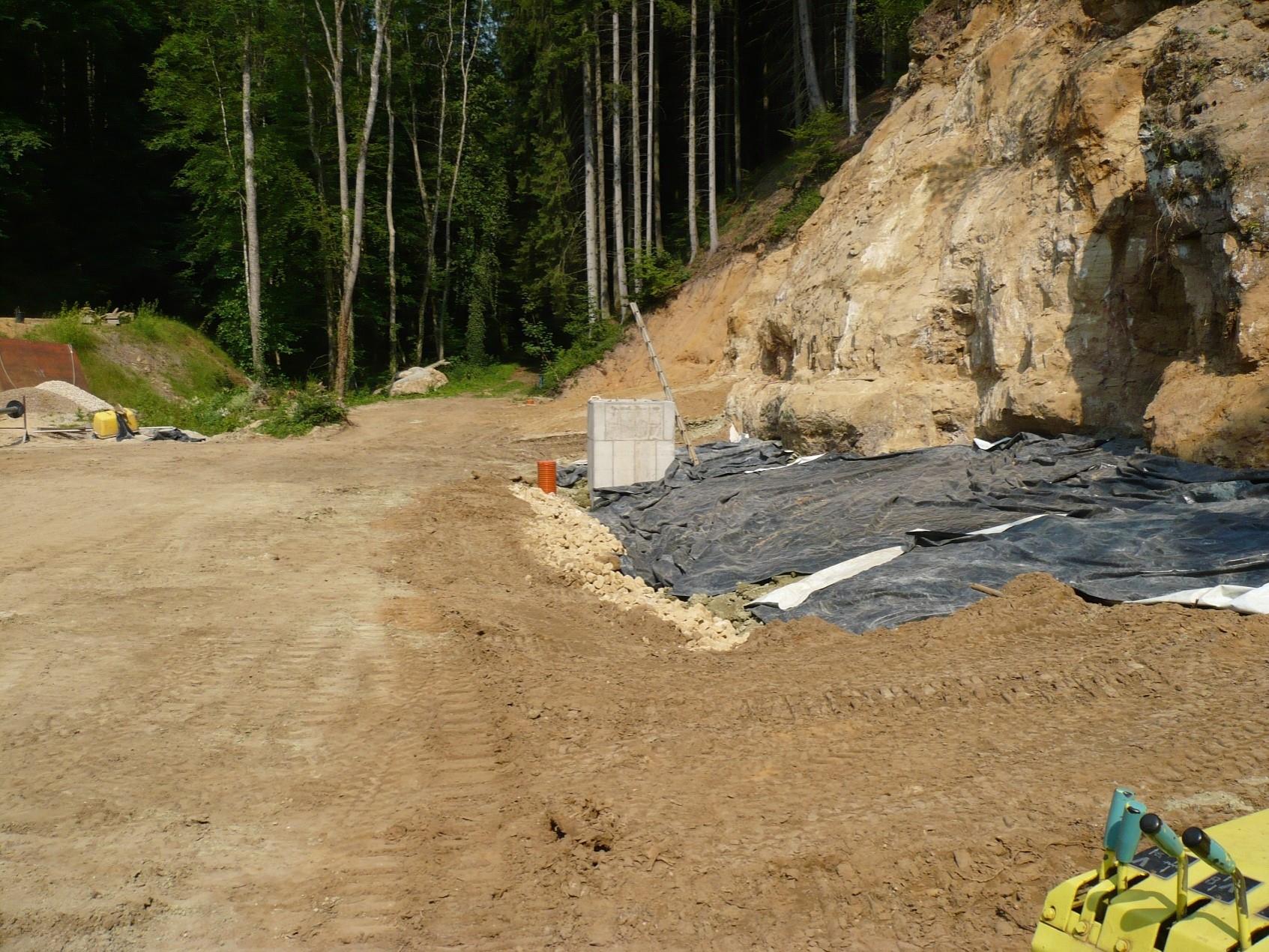

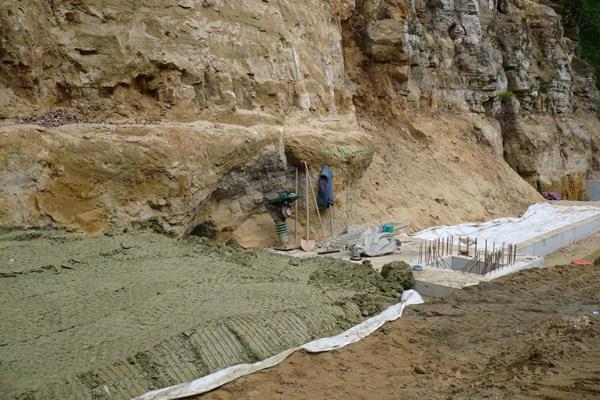

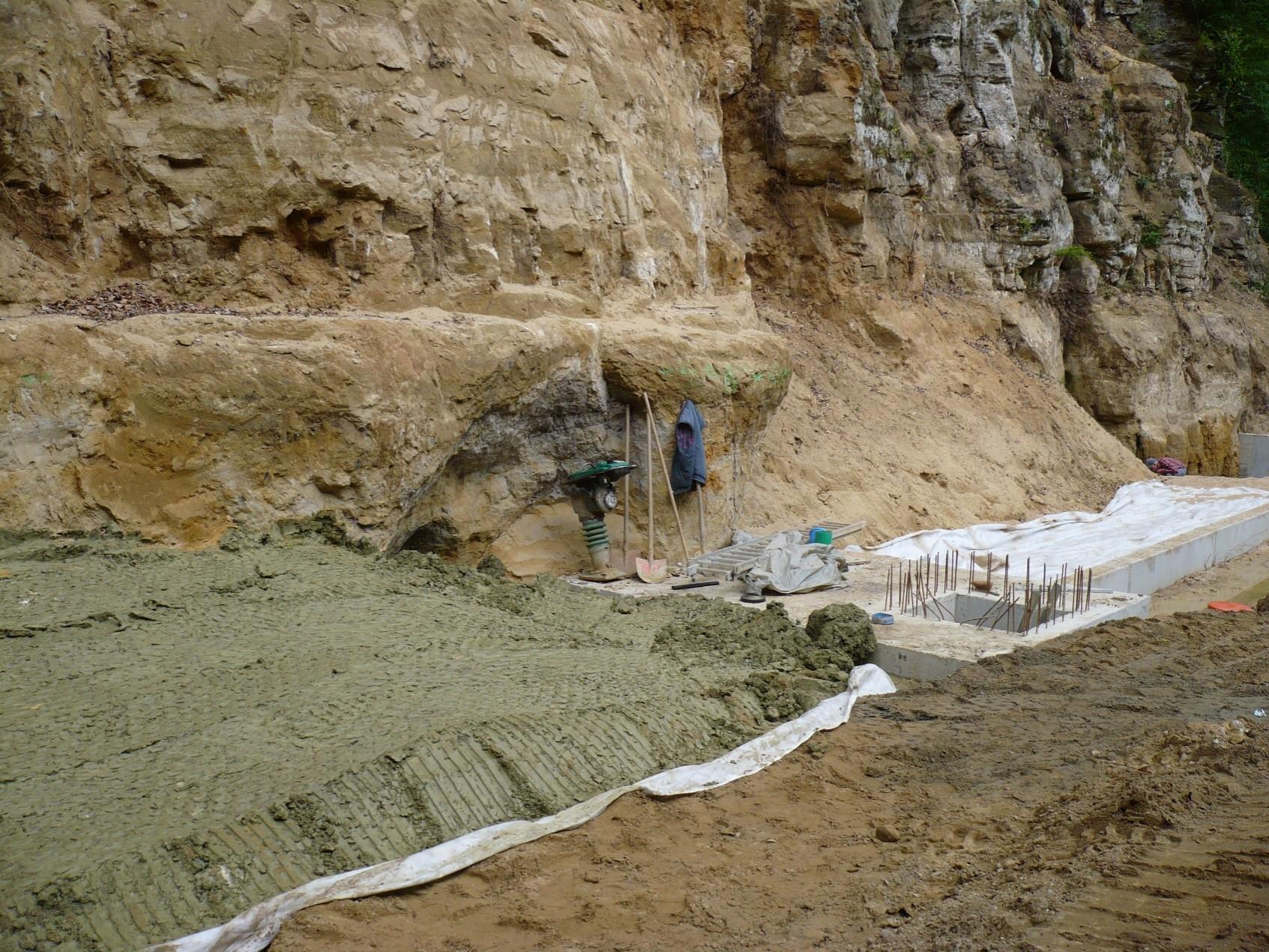

Réalisation de l'étanchéité à l'argile sur géotextile et gravier de filtration
Réalisation du drainage avant le captage de Fielsbour et couverture de protection (provisoire) de l'étanchéité en argile

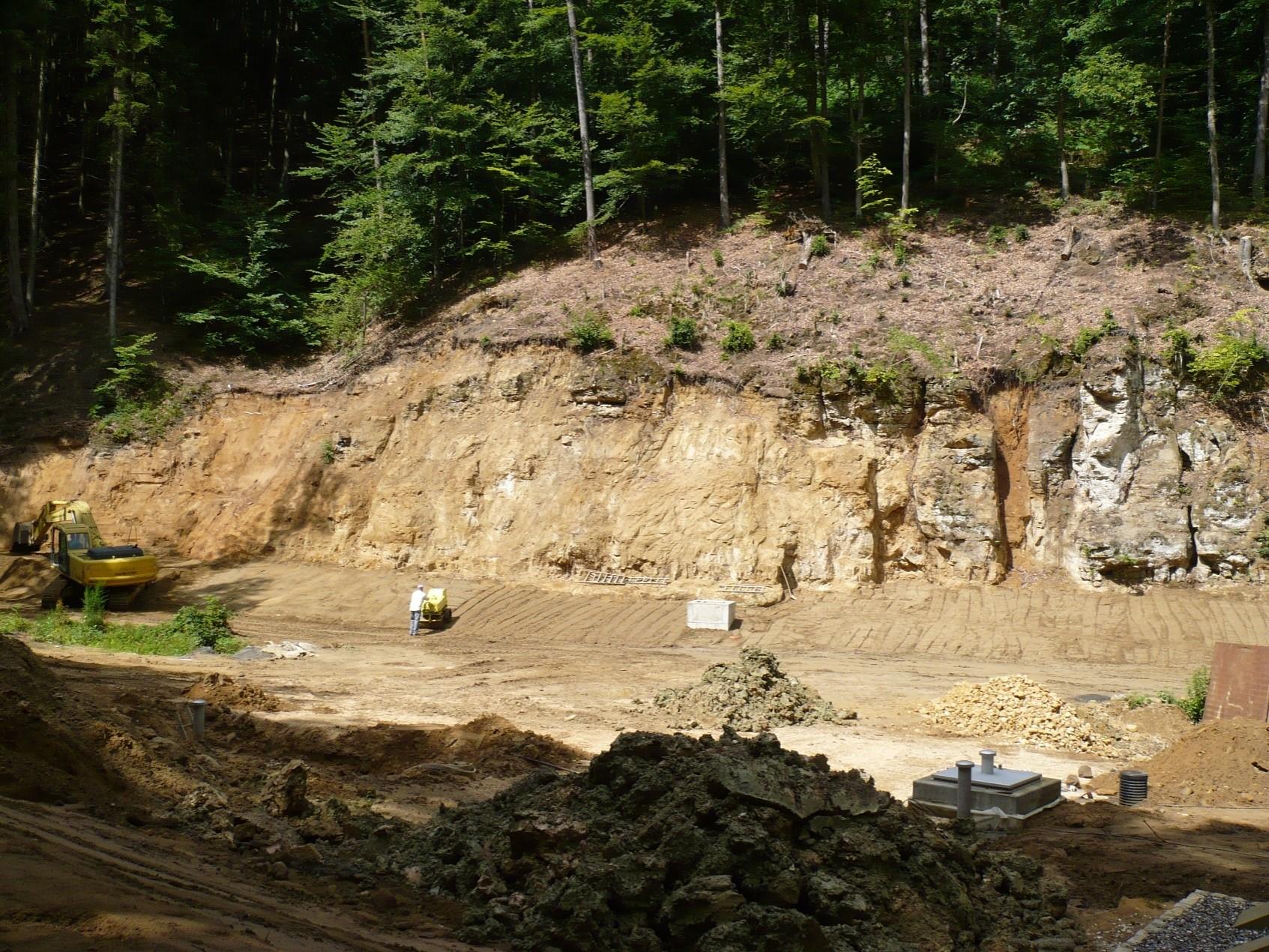

Application et compactage de la couche supérieure de terre sur les bandes de bentonite et l'étanchéité en argile

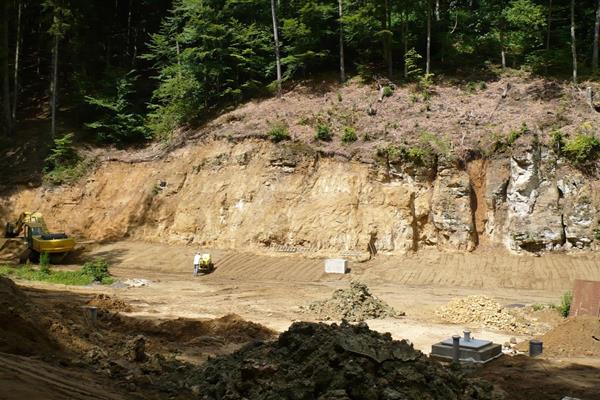

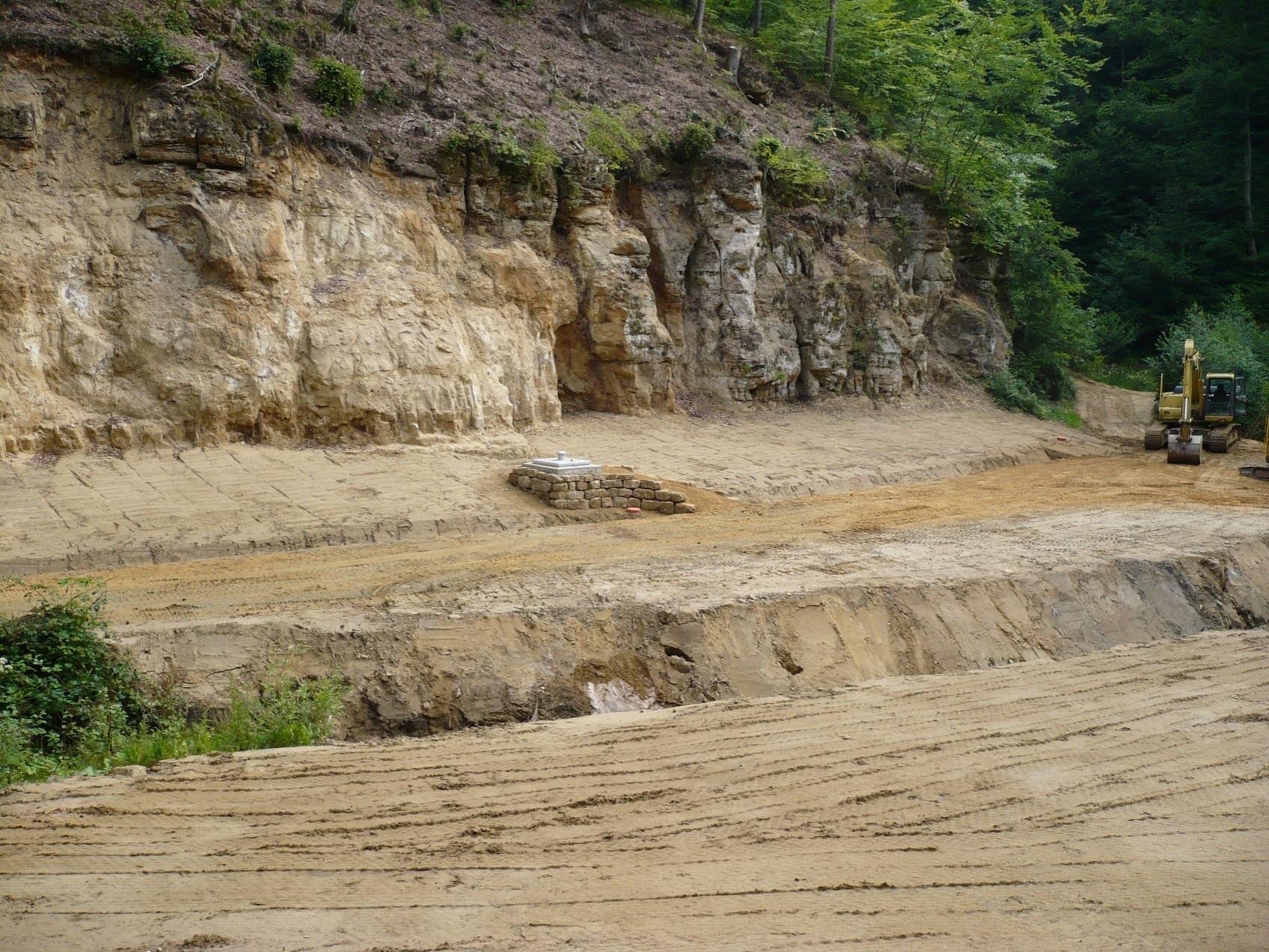

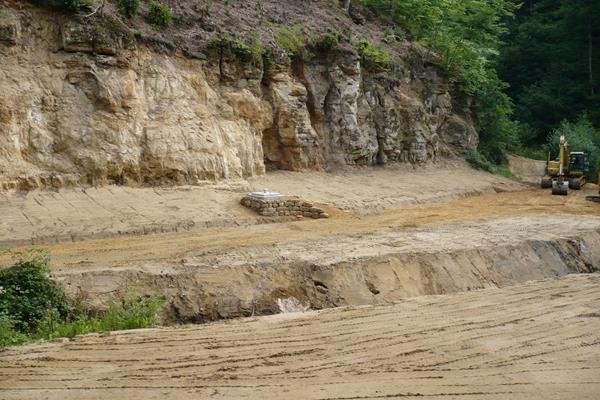

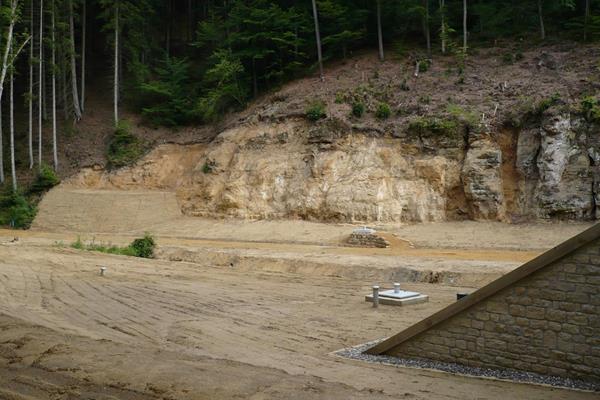

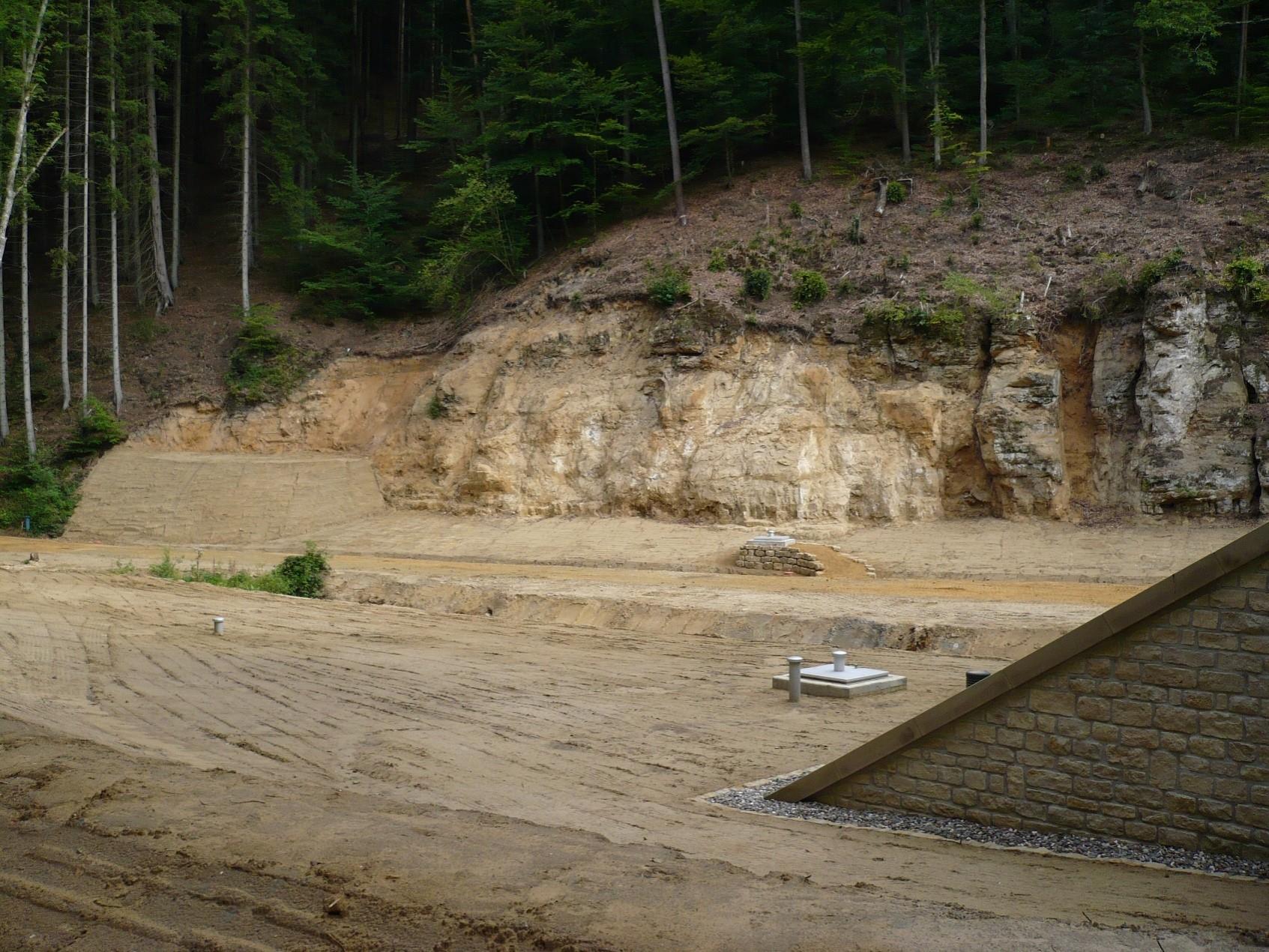

Modélisation terminée du terrain/couche de terre végétale
Modélisation terminée du terrain/couche de terre végétale

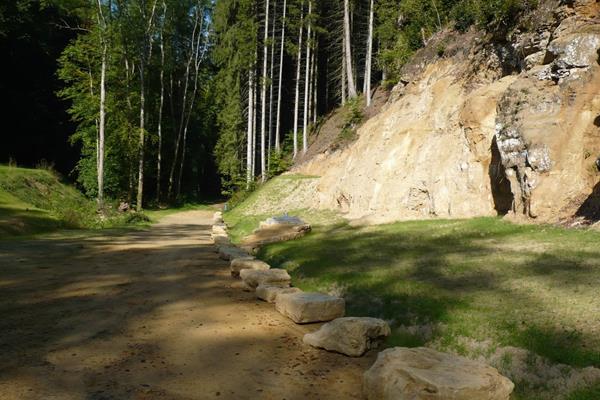

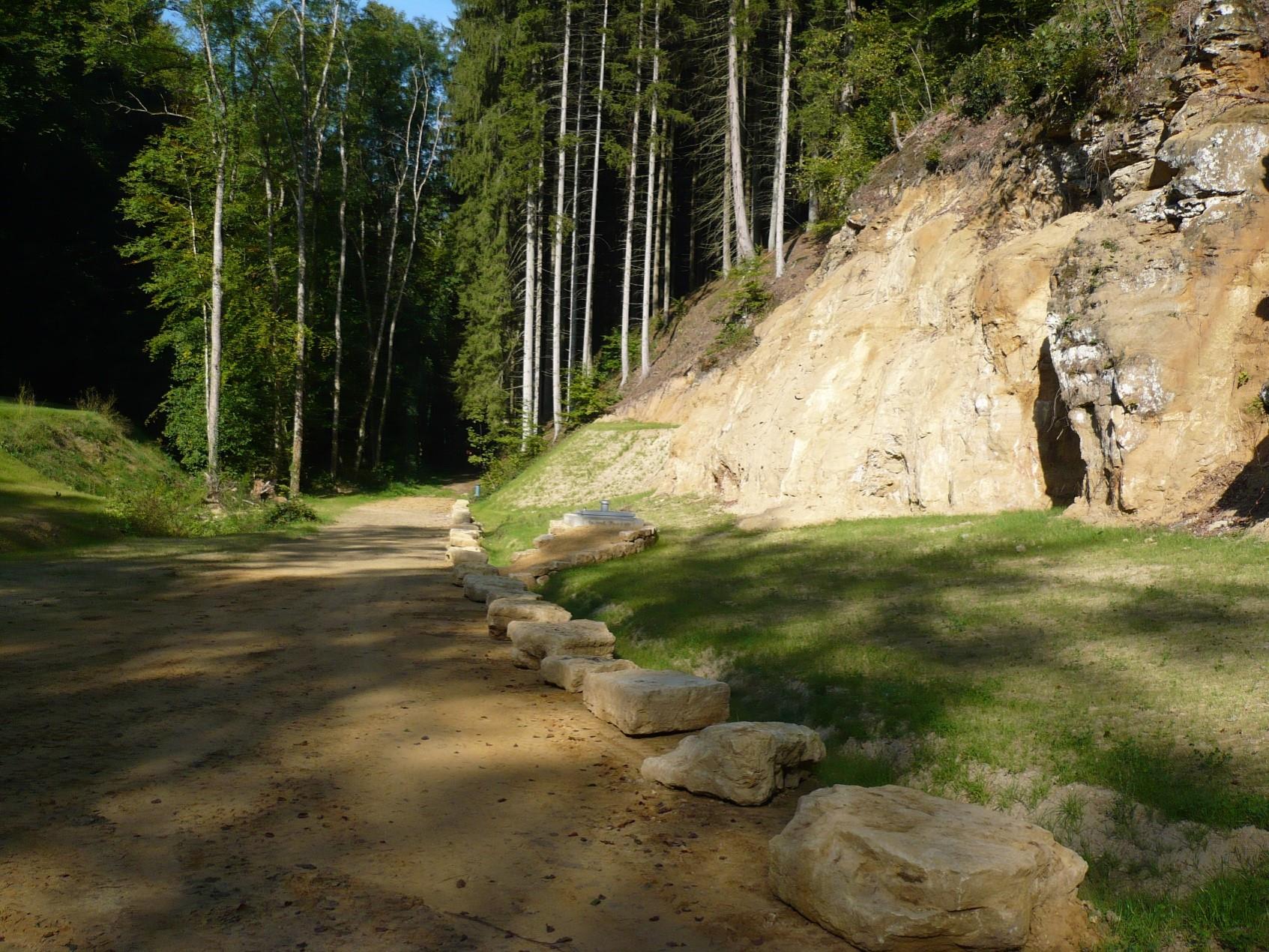

Côté Fielsbour après achèvement

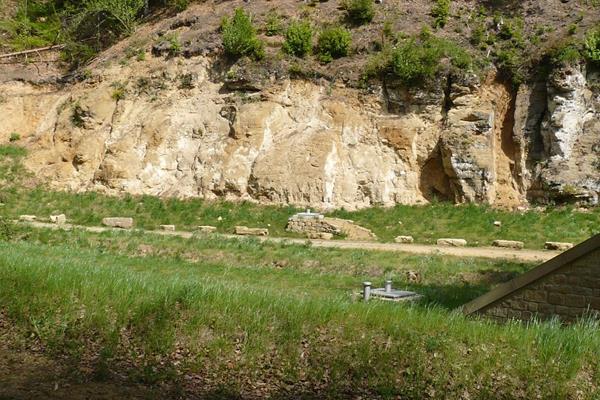

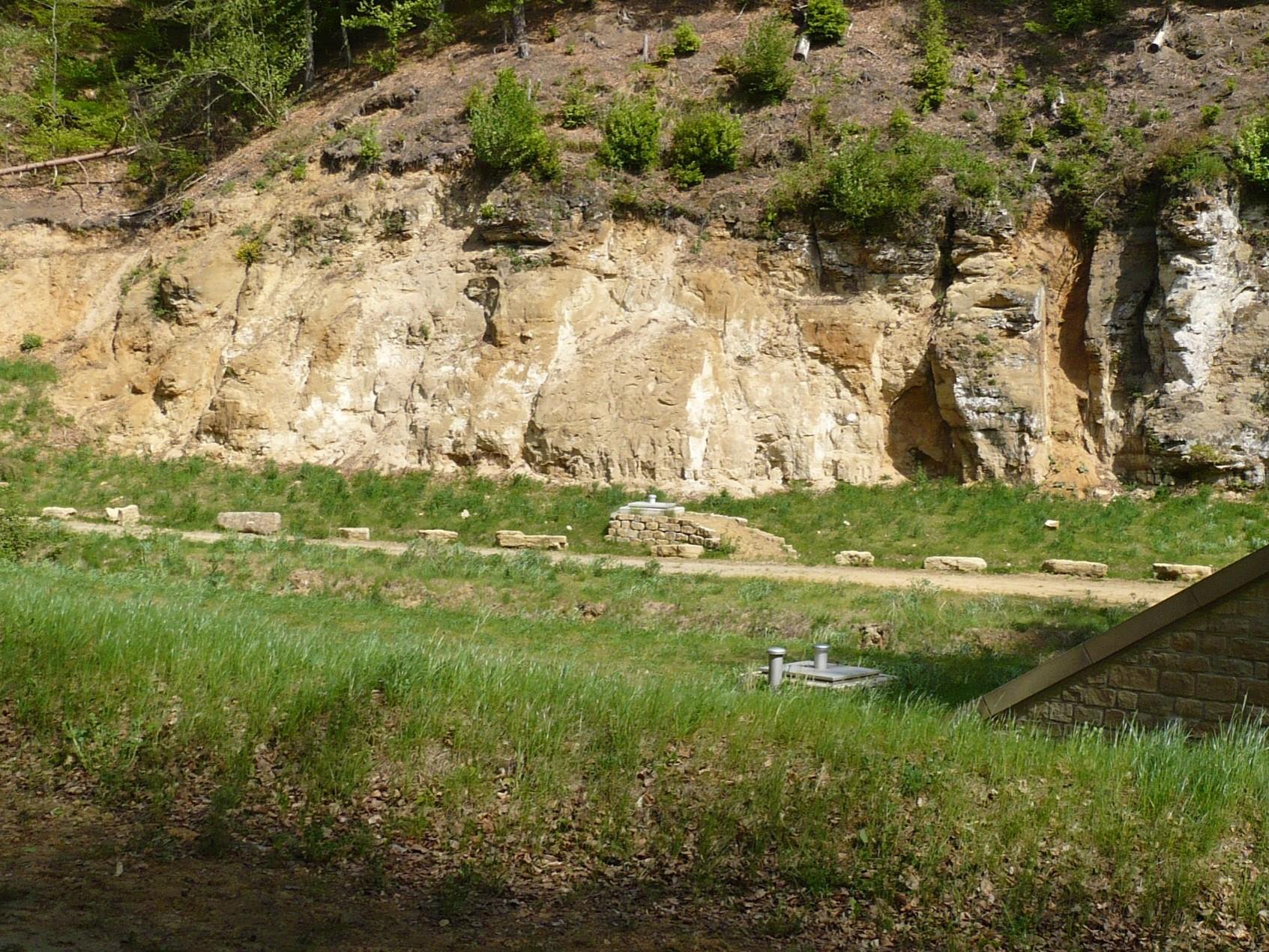

Côté Fielsbour environ un an après la fin des travaux

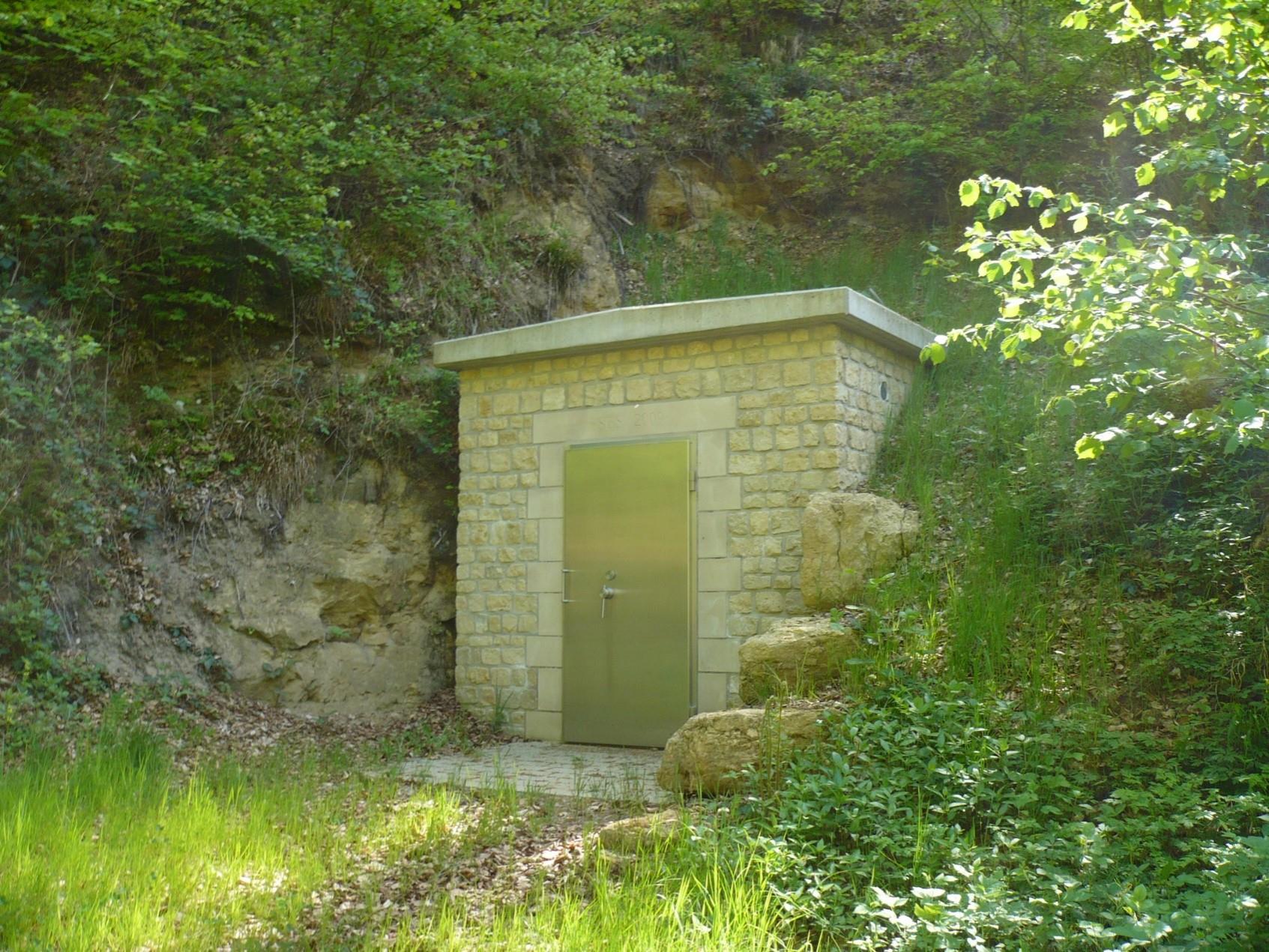

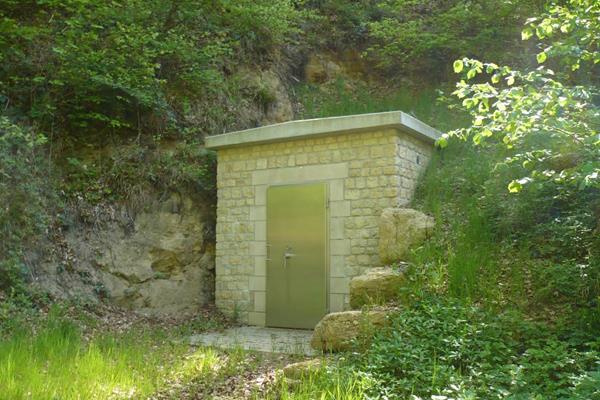

Ouvrage de captage Fielsbour 3 environ un an après son achèvement

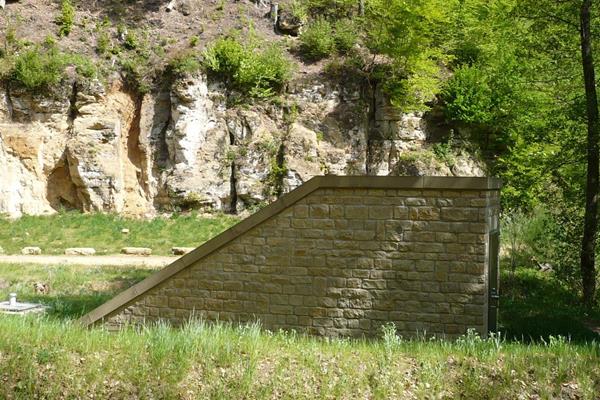

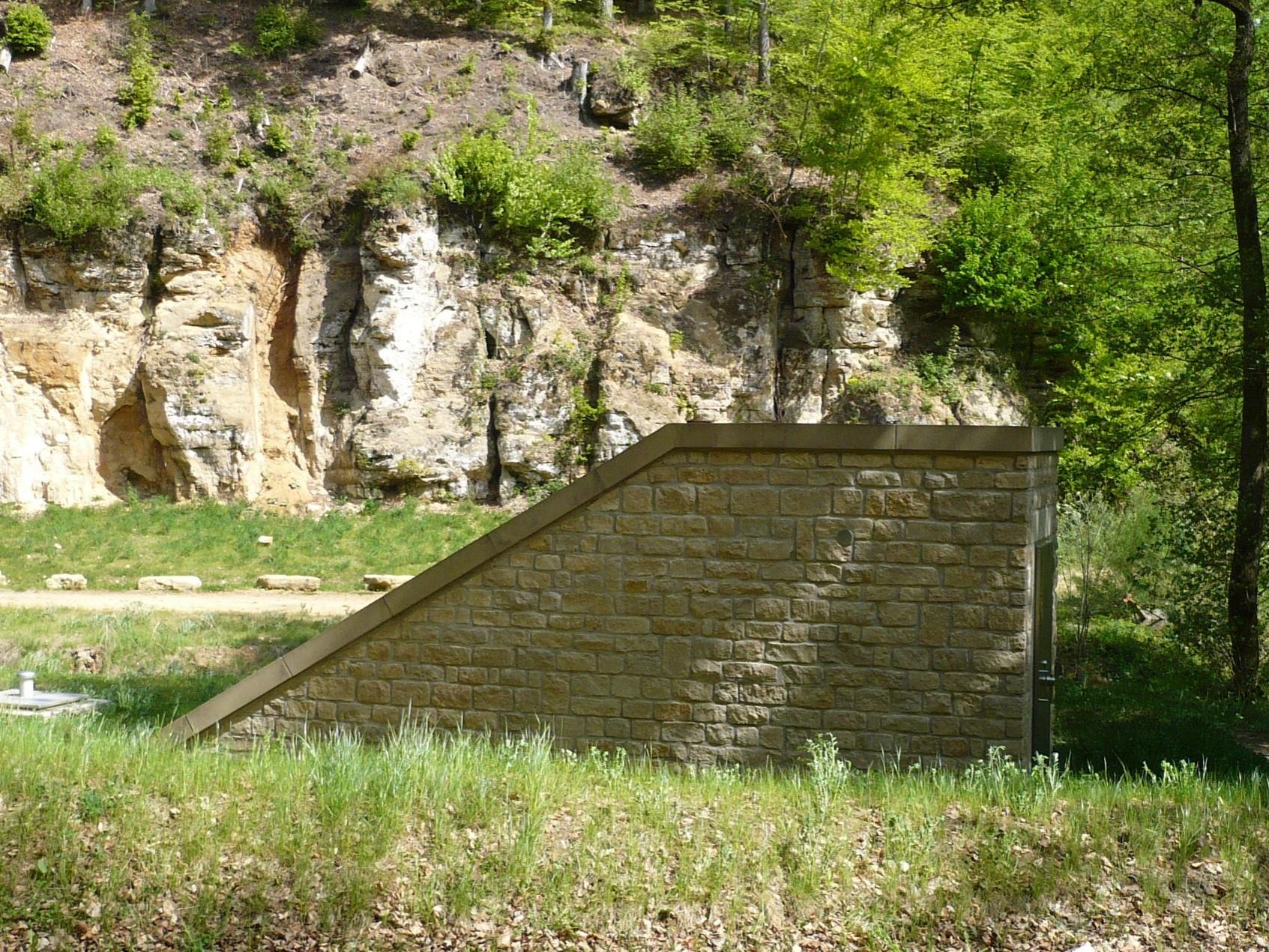

Ouvrage d'entrée du bassin de collecte & de décantation des sources Mandelbach & Fielsbour environ un an après la fin des travaux

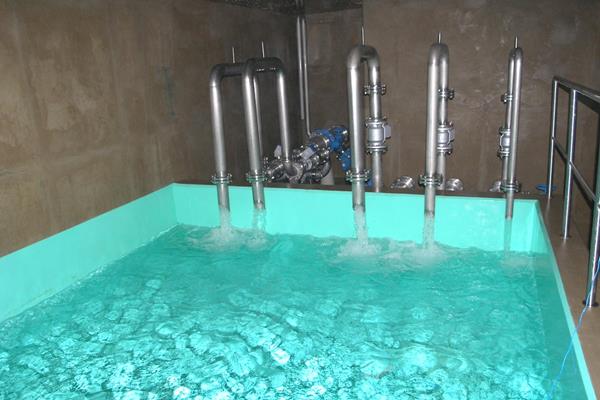

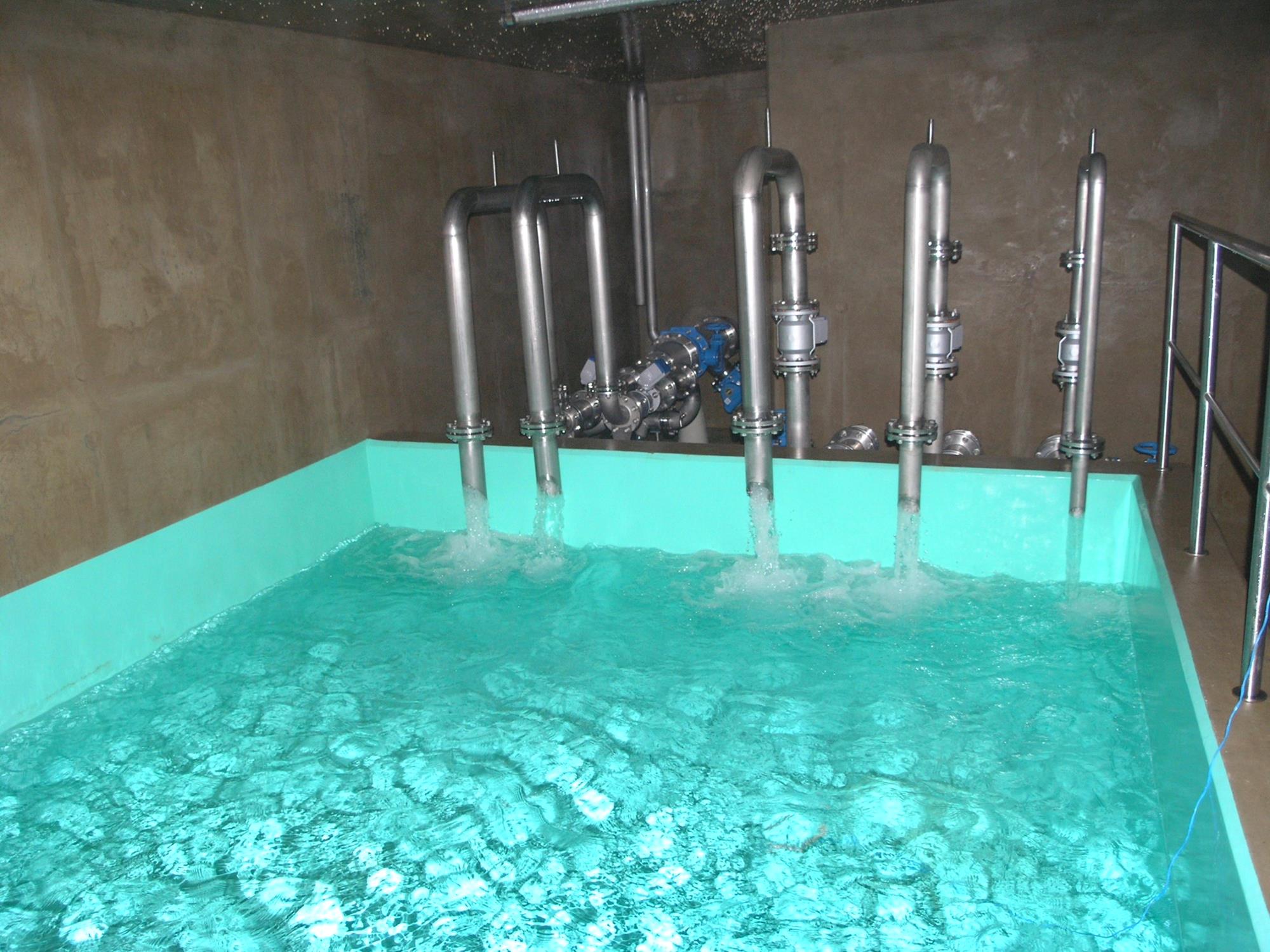

Introduction des sources dans le bassin de collecte & de décantation. De gauche à droite : Ligne de collecte Mandelbach 1 & 2, ligne de collecte Fielsbour 1 & 2, ligne de source Fielsbour 3
